一、AB系列氣流磨產品概況:
　　本機采用了旋轉二次風淘洗技術，避免了過粉碎現象，從而達到了粒度集中，有效控制大粒的產生，并達到節能效果。
二、AB系列氣流磨工作原理：
　　氣流磨的工作原理，是以高壓氣體產生得超音速氣流帶動物料進行自身碰撞粉碎。同時磨腔內的分級器對所粉碎物料分級，從而得到所需粒度產品。其粗粒留在腔內繼續粉碎。
三、AB系列氣流磨的特點：
　　效率高：噴流能的充分利用和優化設計的葉輪結構及分級流場，大大提高了粉碎效率和分級效率，減少了過粉碎，從而極大地提高了產量。
　　分級精度高：穩定、完整的分級流場以及特殊的密封措施，可靠地防止了粗顆粒的泄漏，產品粒度可達 d97<5um，大顆料控制嚴格。
　　磨損小：粉碎箱、噴嘴、葉輪等主要部件均采用防磨損結構設計和安裝，以保證整機無易損件；再配以優化設計的內腔結構和耐磨防敏感材料，使設備磨損最小而產品純度最高（總雜質含量小于4ppm，含空氣帶入雜質）。
　　結構合理，功能多：本機既可作為粉碎機用，也可單獨作為分級機用，還可多級分級串聯，使一次生產可獲得1～6個粒度號產品，并可與其它粉碎設備形成閉路或開路作業，真正實現了一機多用；同時其結構緊湊，高度矮，易拆洗，使操作維修方便，更換品種容易。
　　全程密閉負壓運行，自動化程度高，生產環境優良，生產工藝穩定。
四、AB系列氣流磨適用范圍:
　　可廣泛用于化工、醫藥、農藥、耐火材料、磨料、助劑、阻燃劑、電子材料、AC發泡劑、碳黑、非金屬礦及電池材料的超細粉碎。氣流可采用壓力空氣、惰性氣體和過熱蒸汽。
　　本機還可與多級分級器串聯使用，從而得到多級產品。
　　AB系列氣流磨是以氣流對噴的粉碎形式，頂部具有分級機結構形式的磨機，又稱氣流粉碎分級機。其中分級機可采用立式或臥式兩種結構形式，噴咀采用超音速射流結構形式，具有超硬、超細、不磨損、物料不污染的粉碎特點。根據不同產品要求，氣流磨可以單機使用，也可與分級機串聯使用，從而實現單級產品和多級產品。

五、AB系列多級立式氣流磨主要參數：



型號 參數	AB03	AB06	AB10	AB15	AB20	AB30	AB40	AB60	AB80
生產能力（kg/h）	10-100	20-250	60-500	150-800	200-1200	300-1800	400-2500	600-3500	1000-5000
壓縮空氣流量	3	6	10	15	20	30	40	60	80
進料粒度	<5	<5	<5	<5	<5	<5	<5	<5	<5
粉碎細度d97μm	2-60	2-60	2-60	2-60	2-60	2-60	2-60	2-60	2-60
裝機功率	30	50	90	110	150	220	300	450	580

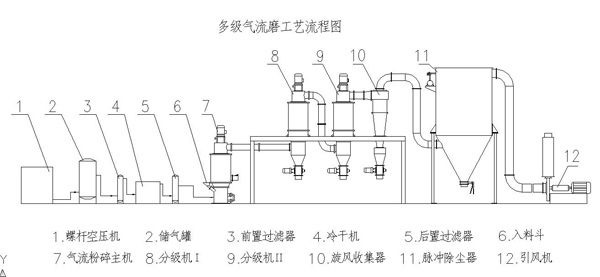

六、AB系列多級立式氣流磨流程圖：
