一、F系列粉碎整形機產品概況：
　　F系列粉碎整形機又稱F系列立式?jīng)_擊粉碎機，其設計思想源于新西蘭Tidco國際集團公司的BAMAC石打石高效破碎機。國際上關于立式?jīng)_擊破碎機的發展大體經歷了三個階段。
第一批立式?jīng)_擊破碎機專利早在20世紀50年代就已申報注冊。但是由于轉子葉輪和機體外環的襯板在高速?zèng)_擊下磨損極為嚴重，至使破碎機不能正常工作，停止了發展。如何解決破碎機工作零部件在高速情況下的磨損，使設備得以正常運轉，成為高速立式?jīng)_擊破碎機工業化運用的關鍵難題，所以盡管這種破碎機具有高效和產品粒度、及粒形優越的特點，但一直到70年代沒有取得突破性進展。
80年代初期，布賴恩巴特利和吉姆麥克唐納在新西蘭提出BAMAC立式高效沖擊式破碎機原形。后經不斷改進，在80年代末由新西蘭Tidco公司推出了單沖和雙沖式BAMAC立式?jīng)_擊破碎機。
到90年代中期后，該類型機械已在世界范圍內廣泛應用，并已引入中國，受到磨料及耐火材料，人造砂石、礦山等行業的歡迎。如鄭州二砂用它加工棕剛玉磨料、三峽工程用它加工高質量砂石等。
但由于價格昂貴，眾多的中國中小企業，特別是磨料企業難以承受，只能望機興嘆，再加上其功能單一和缺乏適合中國國情的小型機以及售后服務和零部件供應等問題，使其一直未能在中國得到廣泛應用。
正是在此背景下，我廠開始了對該機型的研制工作，并于1998年首先在磨料行業推出了單沖式小型機，命名為F400粉碎整形機，一舉獲得極大反響，當年就銷售了四十多臺。此后相繼開發生產了FF400、F700、FF700等系列機型，不但滿足了磨料行業需求，而且在非金屬礦、耐火材料、人工制砂、玻璃陶瓷水泥等行業也得到了成功應用。
尤其是在高硬度物料如磨料行業應用，此系列機型體現了少磨損、高效率、產品堆積密度高等優點，這種綜合優點是任何其它粉碎形式所難以代替的，隨著磨料產品要求不斷提高，此機型的應用將更加廣泛，對我國磨料行業必將產生深遠影響。
二、F系列粉碎整形機工作原理：
　　F系列粉碎整形機由粉碎系統、除塵系統和電控系統組成。
電機通過三角帶，帶動中心立軸，使飛盤產生高速旋轉。物料通過飛盤時產生高速離心運動，使物料獲得動能，并高速射出，射出的物料在沖入粉碎室內，實現物料自身碰撞和摩擦，從而達到整形效果。
F系列粉碎整形機的特點：　　生產物料粒形好，無針狀和片狀顆粒。
生產物料堆積密度高，顆粒表面清潔度好。由于物料的粉碎是自身碰撞，無其它介質摻入，基本保證了原料的本身純度。
適用范圍：
　　適于超硬物料（粒度砂）的粉碎與整形。
　　本公司試驗檢測設備齊全，歡迎來料試驗。
三、F系列粉碎整形機技術參數：



型號 Model	入料量 Feeding quantity	入料粒度 Feeding granularity	裝機功率 Total Efficiency
F400B	2-3t/h	<10mm	11-15kw
F400C	4t/h	<20mm	15-20kw
F500A	5-6t/h	<25mm	22-30kw
F500B	5-3t/h	<10mm	22-25kw
F500C	8-10t/h	<30mm	37-45kw
F700	2-3t/h	<10mm	30-37kw

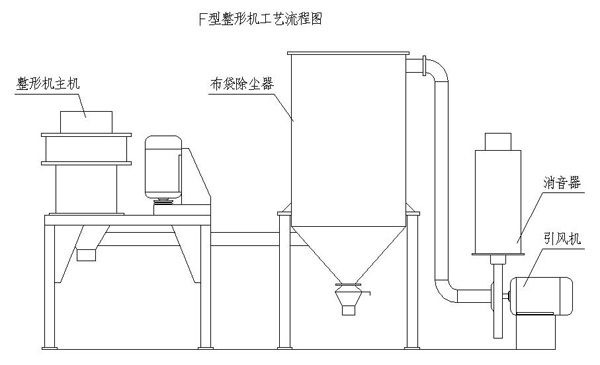

四、F系列粉碎整形機工藝流程圖：
